在電動自行車日益普及的背景下，續航焦慮與充電效率低成為用戶核心痛點，同時換電運營也面臨資產管理復雜、運維成本高的挑戰。針對這一市場需求，我們推出了高性能的電動自行車換電柜智能控制系統解決方案。該方案以自主研發的博奧智能BA-H0A換電柜主控板為核心中樞，搭配靈活部署的分控板（分柜板），構建起穩定、高效、可遠程管理的智能物聯基礎設施。系統深度融合工業級硬件設計、多重通信協議支持與云端管理能力，為共享換電運營商、社區服務站、物流配送網點等場景提供全天候、智能化的電池管理服務，顯著提升運營效率與用戶體驗，助力構建城市綠色出行新生態。

一、核心組件功能詳解

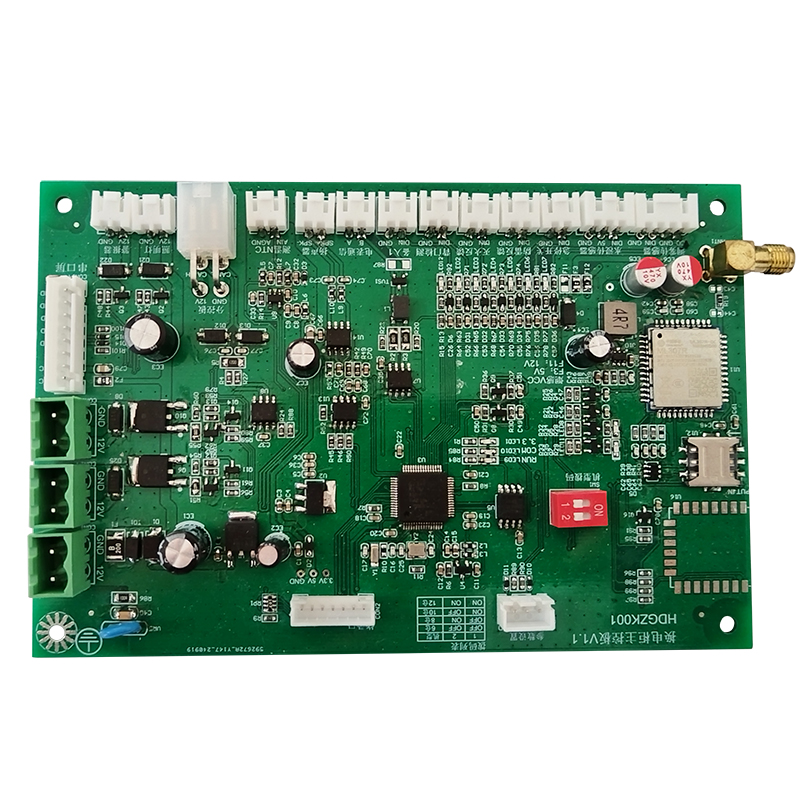

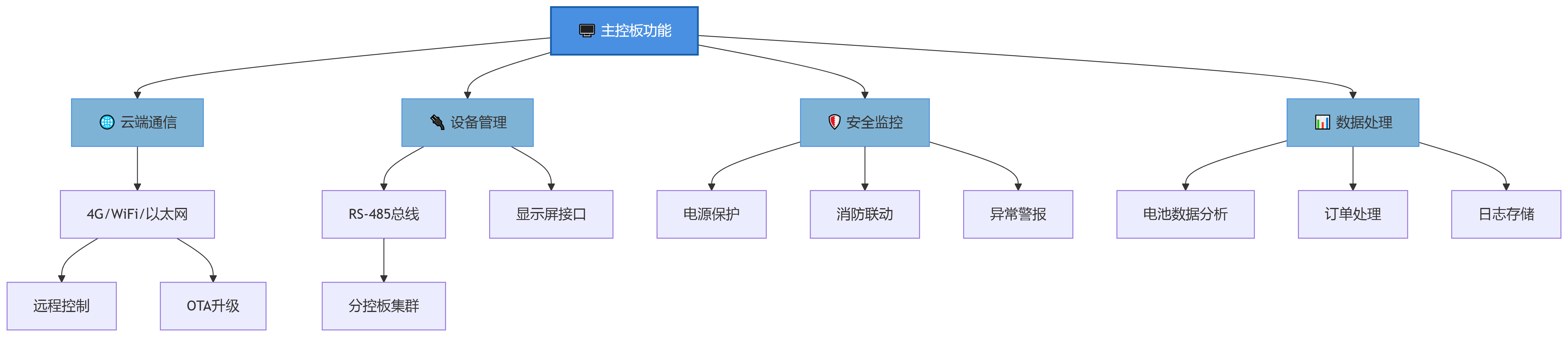

換電柜主控板(Master Control Board-MCB) -系統大腦

核心管理： 作為整個換電柜的指揮中心，負責協調所有分控板工作，處理與云端服務器的數據交互（4G/WiFi/Ethernet），執行核心業務邏輯（如電池狀態監控、用戶換電流程控制、訂單處理、故障診斷）。

數據匯聚： 實時采集匯總所有分控板上傳的電池狀態（電壓、溫度、在位識別）、倉門狀態、鎖控狀態、倉內環境（溫濕度可選）等信息。

通信樞紐： 提供多種通信接口：

4G/WiFi/Ethernet： 實現與遠程云平臺的穩定、高速數據通信，支持遠程配置、OTA升級、實時監控。

多路RS-485： 采用工業標準Modbus RTU等協議，以級聯或星型拓?fù)涓咝А⒖煽康剡B接并管理多個分控板，具備強抗干擾能力。

CAN (可選)： 滿足特定工業場景或與其它設備（如能源管理器）的高速通信需求。

安全與監控： 集成電源管理、看門狗、異常狀態報警（網絡中斷、倉門異常、消防聯動信號接入），保障系統穩定運行與安全。

本地交互： 支持連接顯示屏（如串口屏）或提供接口供HMI開發，實現本地狀態查看與簡易操作。

擴展接口： 預留GPIO、ADC等接口，支持接入環境傳感器、聲光報警器、刷卡/NFC模塊等外設。

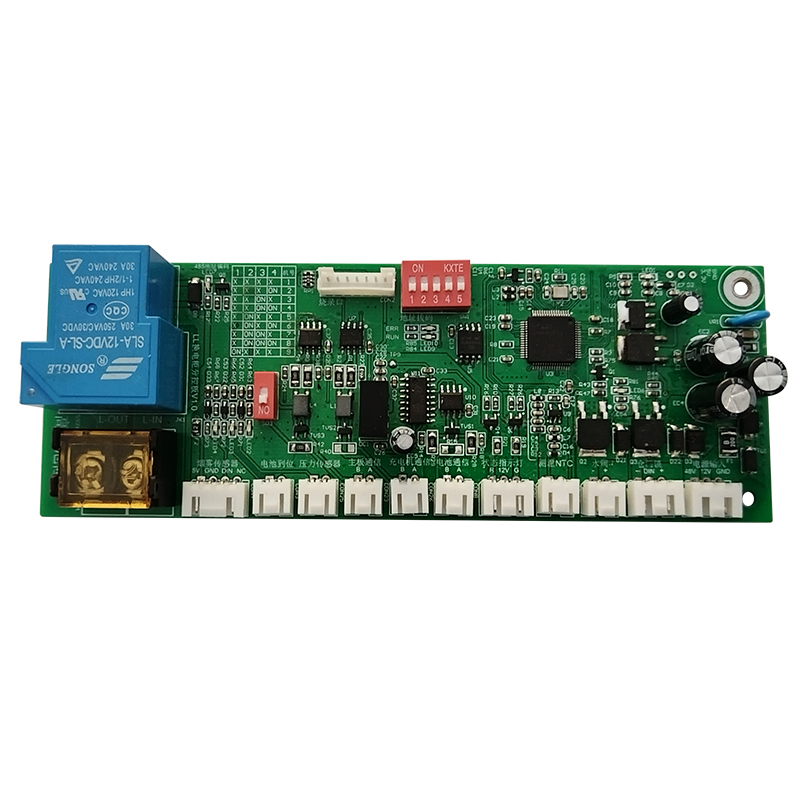

換電柜分控板/分柜板(Sub-Control Board/Cabinet Board-SCB) -執行終端

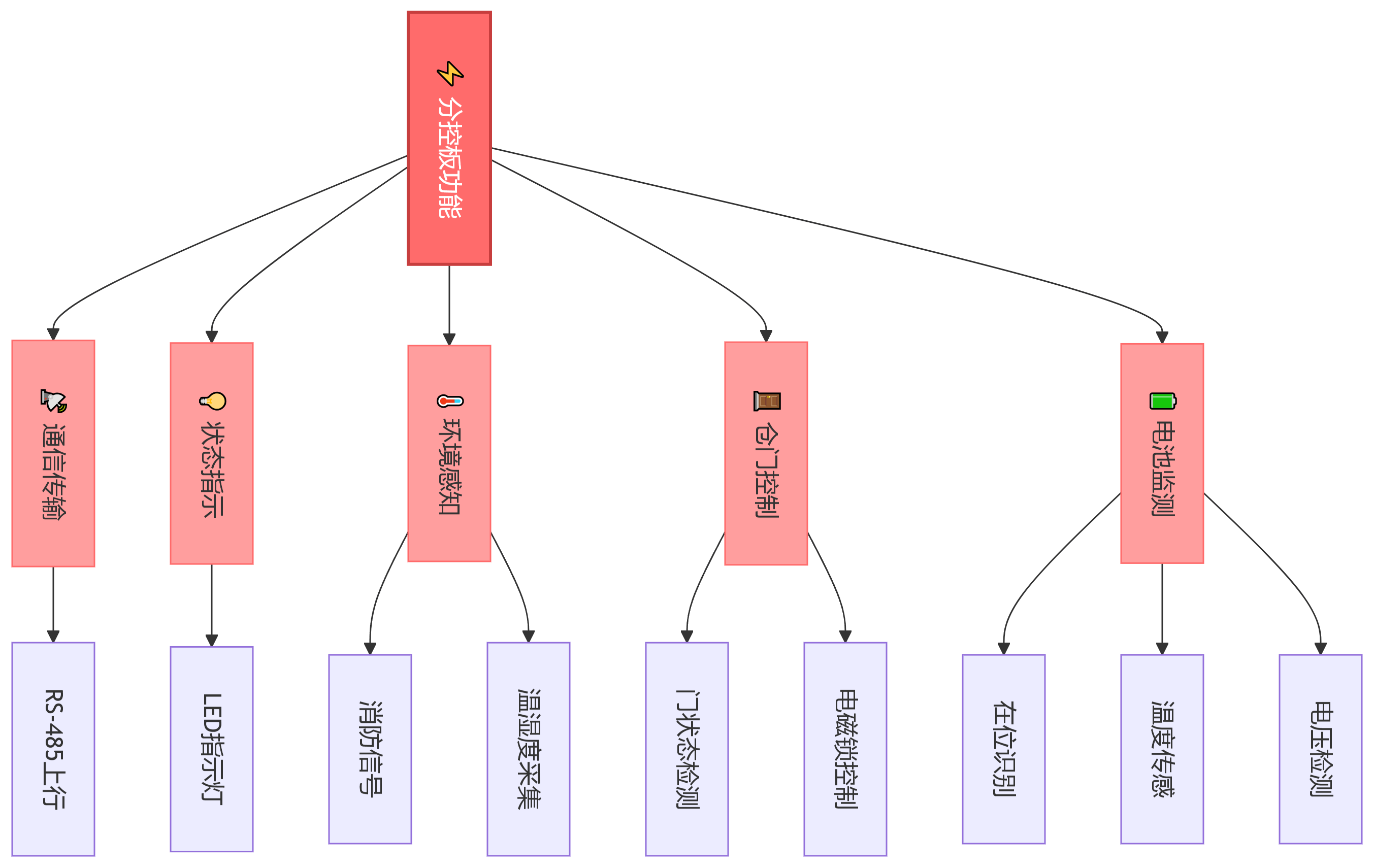

分控板部署在每個電池倉或電池倉組附近，直接負責物理層的監控與控制，其引腳功能定義直接對應執行任務：

電池狀態檢測：

BAT_V+/BAT_GND： 連接電池正負極，用于精確測量電池電壓。

BAT_TEMP： 連接NTC熱敏電阻，實時監測電池溫度，預防過熱風險。

BAT_DETECT： 電池在位檢測信號輸入（如光耦、霍爾傳感器），判斷電池是否放入/取出。

倉門控制：

DOOR_LOCK+/DOOR_LOCK-： 控制電磁鎖或電機鎖的電源輸出，實現倉門的鎖定與解鎖。

DOOR_STATUS： 倉門狀態檢測輸入（開/關到位信號，如微動開關、磁簧開關）。

環境感知(可選增強)：

TEMP_HUM： 連接溫濕度傳感器（如DHT系列），監測倉內環境溫濕度。

FIRE_ALARM： 消防報警信號輸入（常開/常閉干接點），緊急情況下聯動主控。

通信與供電：

RS485_A/RS485_B： 連接主控板或級聯其他分控板，實現數據通信。

VIN+/GND： 直流電源輸入（如12V/24V），為分控板自身及執行器件（鎖）供電。

LED_CTRL： 控制倉位狀態指示燈（如紅/綠/藍LED），直觀顯示電池狀態（空閑、充電中、故障、滿電待取）。

輔助功能：

預留GPIO： 支持功能擴展或特定客戶需求接入。

三、關鍵參數概覽(主控板&系統)

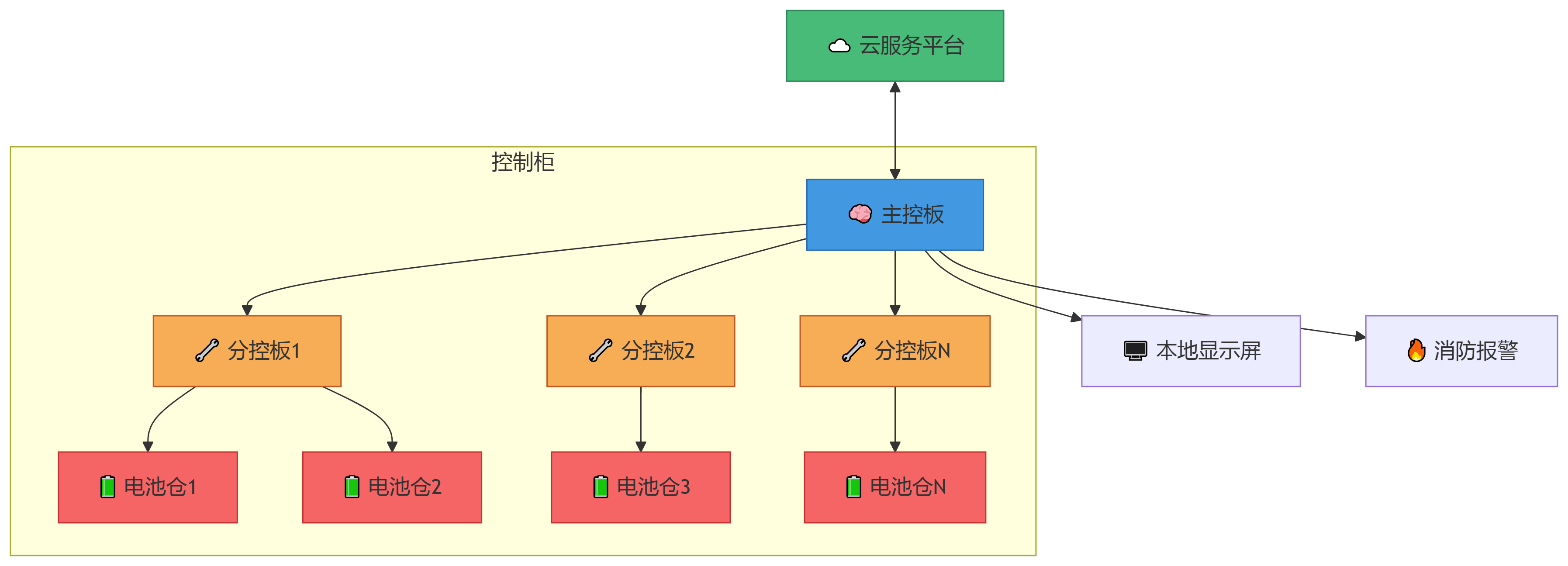

四、系統接線拓?fù)?

整個系統采用分層分布式架構，確保穩定性和可擴展性：

云端層： 運營管理平臺、用戶APP通過互聯網與主控板通信。

主控層(MCB)：

通過4G/WiFi/Ethernet接入互聯網，與云端交互。

通過多路RS-485總線向下連接多個分控板(SCB)。拓?fù)浣Y(jié)構通常為：

總線型： 所有分控板并聯掛接在同一條RS-485總線上（需注意終端電阻）。

星型(推薦)： 主控板的多路獨立RS-485接口，每路連接一個物理區域（如單柜或多柜的一組）的分控板，減少單點故障影響范圍，提高穩定性。

連接本地交互設備（顯示屏、HMI）。

接入消防信號、環境傳感器（主柜級）。

執行層(SCB)：

每個分控板通過其RS-485接口接入主控指定的總線。

分控板直接連接并管理其負責的電池倉：

采集：電池電壓、溫度、在位信號，倉門狀態，環境溫濕度（可選）。

控制：倉門鎖開閉，狀態指示燈。

接收主控指令并執行，上報狀態數據。

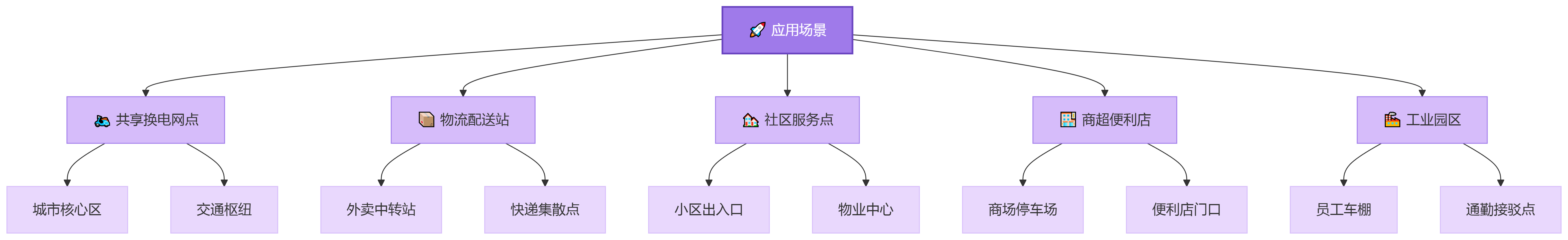

五、應用場景與范圍

本換電柜智能控制系統解決方案廣泛應用于需要高效、智能管理電動自行車電池的場所：

共享換電運營網絡： 構成城市級共享電池?fù)Q電基礎設施的核心控制單元，支持7x24小時無人值守運營。

外賣/快遞配送站點： 為高頻使用的騎手提供快速、便捷的電池更換服務，保障運力。

社區/園區服務站： 解決居民電動自行車充電難、充電安全問題，提供安全便捷的換電選擇。

商超/便利店門口： 吸引客流，為顧客提供增值服務，延長停留時間。

停車場/充電站配套： 完善電動自行車能源補給生態，提供多元化服務。

工廠/園區內部通勤： 管理員工通勤電動自行車的電池使用。

六、強大的定制開發能力-您的物聯控制專家

我們深諳工業物聯與共享設備的多樣化需求，絕非標準品供應商，而是您可靠的定制化合作伙伴。我們的核心優勢在于：

硬件深度定制： 可根據您的具體換電柜結構、電池規格（電壓/接口）、倉位數、特殊傳感器（煙霧、震動）、外設（支付模塊、廣告屏接口）等需求，靈活調整主控板/分控板的接口定義、功能配置、結構尺寸與安裝方式，提供最貼合物理形態的控制板。

通信協議無縫對接： 無論是您已有的云平臺采用特定私有協議，還是需要兼容第三方設備（如特定品牌的電表、消防主機），我們都能高效完成協議解析、轉換與對接開發，確保系統平滑融入您的現有生態。

功能邏輯按需打造： 從獨特的電池計費策略、會員等級權限、多柜聯動策略，到復雜的故障診斷樹、預防性維護提醒、大數據分析接口，我們都能基于主控板進行深度軟件定制，實現您所需的核心業務邏輯。

工業級可靠保障： 所有設計遵循工業標準，精選車規級/工業級元器件，通過嚴格EMC/環境測試，確保在惡劣環境（高低溫、潮濕、電壓波動、電磁干擾）下長期穩定運行，降低運維成本。

敏捷響應與持續支持： 我們提供專業的售前技術咨詢、高效的開發周期（提供SDK/二次開發包）以及快速的售后響應（遠程診斷、OTA修復、備件支持），為您的項目成功落地與穩定運營全程護航。

結語

我們的電動自行車換電柜智能控制系統，憑借其高可靠的主控核心、精準靈活的分控執行、清晰的系統架構以及強大的定制化基因，為構建高效、智能、安全的電池能源網絡提供了堅實的底層支撐。選擇我們，您不僅獲得了一套硬件，更獲得了一個致力于理解您業務痛點、并能快速響應需求的物聯控制技術伙伴。讓我們攜手，共同驅動綠色智慧出行新未來。
