一、產品概述：工業級智能充電中樞

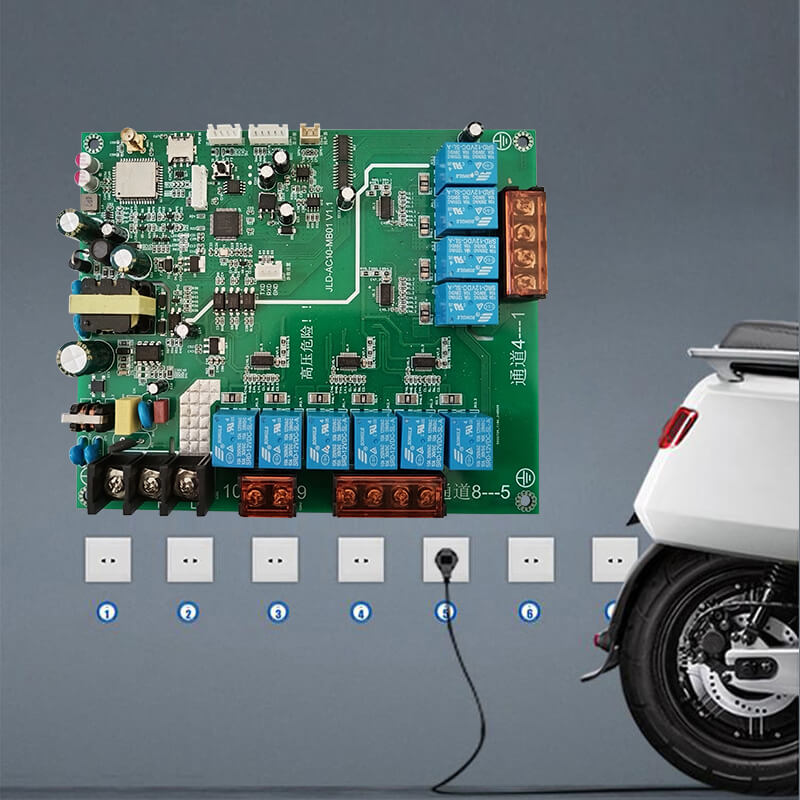

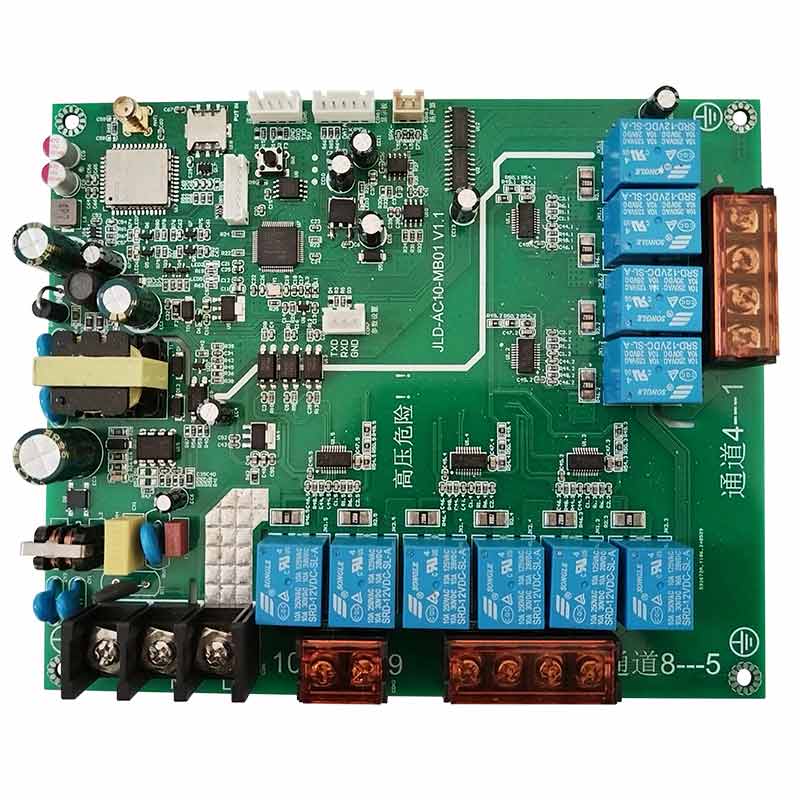

作為電動自行車集中充電場景的核心控制單元，充電樁智能控制板采用模塊化設計，集成電力電子技術與物聯網通信能力。工業級PCB主板搭載高精度計量芯片與LTE Cat1 4G通信模組，可同時管理10路充電端口（單路最大5A輸出），滿足小區、商圈等場景的多車同時充電需求。其核心優勢體現在三重智能體系：

安全感知系統：實時電流監測精度達±50mA，異常斷電響應時間＜0.1秒物聯管理平臺：通過4G網絡實現設備遠程監控、參數配置及固件升級

環境適應設計：-20℃~55℃寬溫工作范圍，IP54防護等級可應對室內外復雜環境

二、核心功能解析：全鏈路智能管控

1. 動態安全防護體系

電氣安全設計：

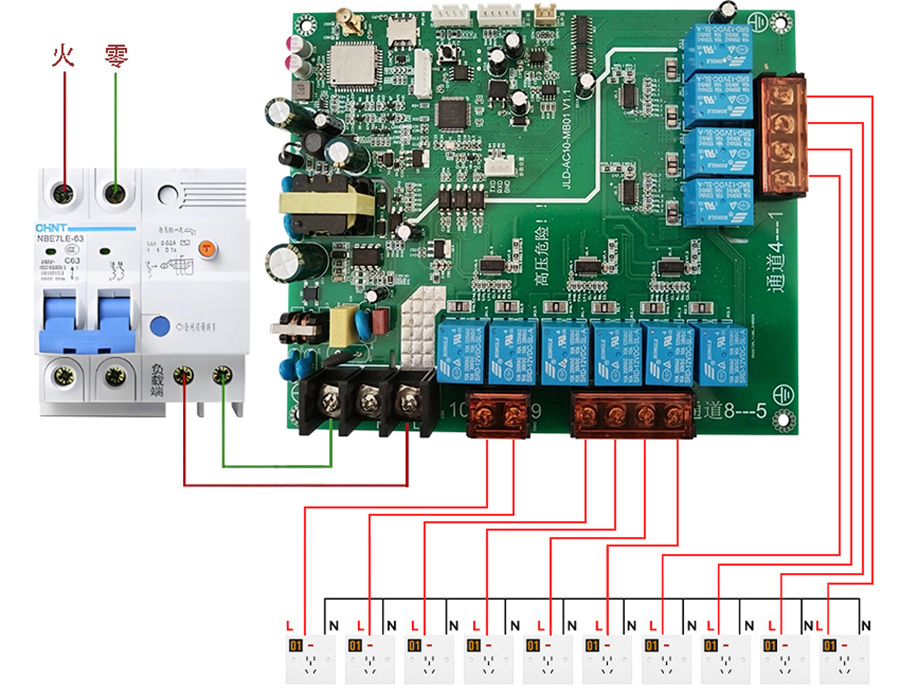

輸入側支持AC200-240V寬電壓自適應，火線/零線/地線錯接自動報警

輸出側每路獨立配置5A過流保護，搭配短路、過載、過壓三重硬件防護

智能停機策略：

滿電自停：可設置0-9999mA電流閾值，當充電電流持續低于閾值時自動斷電

拔槍保護：檢測到充電器異常斷開時，0.5秒內切斷電源

緊急關停：支持遠程發送0A03指令（附帶0x795D3FED加密標識）一鍵關閉所有端口

2. 精細化充電管理模式

模式類型	控制精度	典型應用場景
計時充電	1秒級計費	臨時充電用戶（如訪客車輛）
計量充電	0.001度電精度	長期充電用戶（按電量結算）
續充模式	自定義1-1800秒	鉛酸電池浮充養護

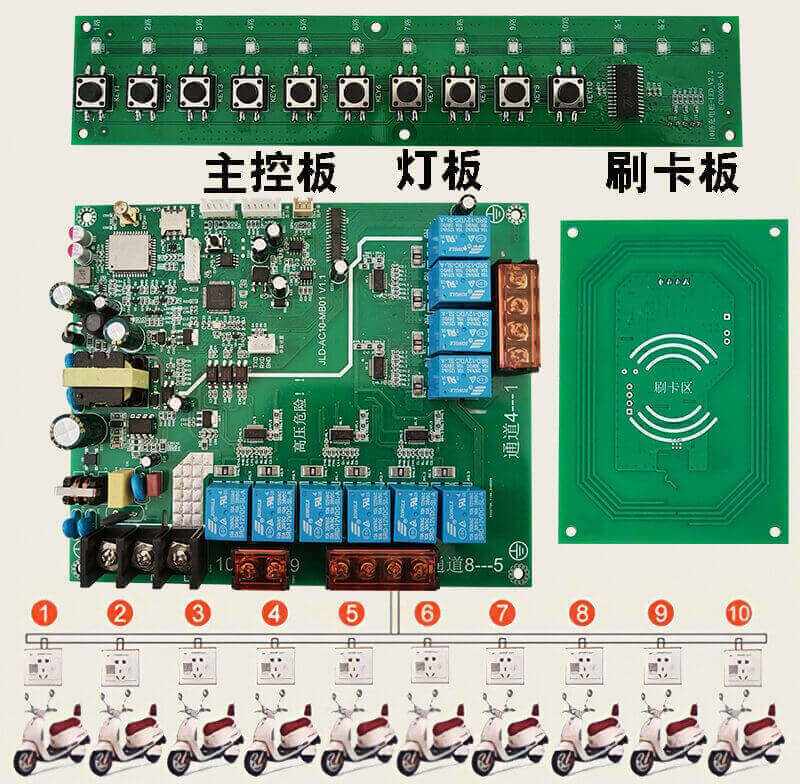

3. 人機交互與智能運維

實時交互：充電樁智能控制板刷卡即時播報賬戶余額/扣費金額（支持0x00-0x02三種播報模式配置）

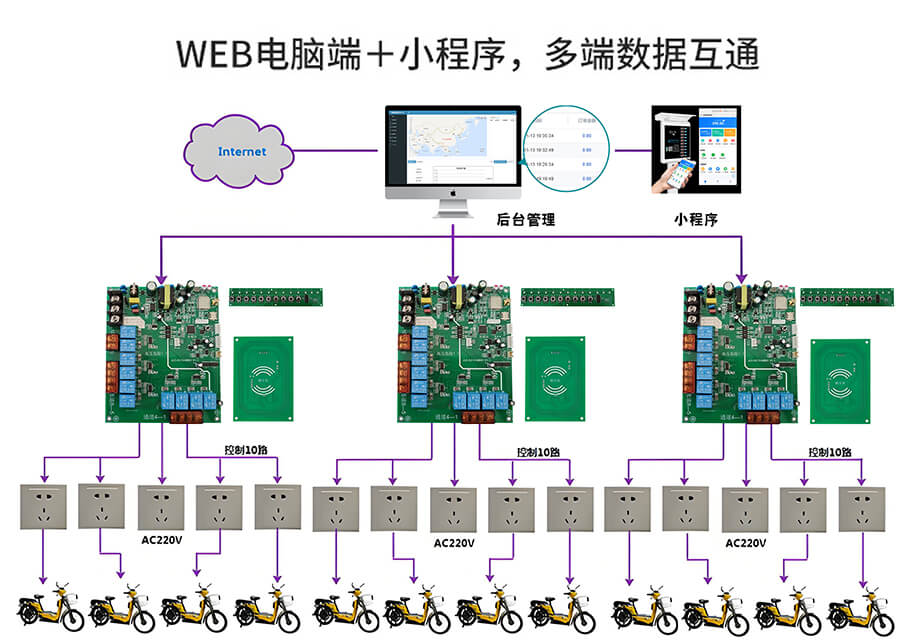

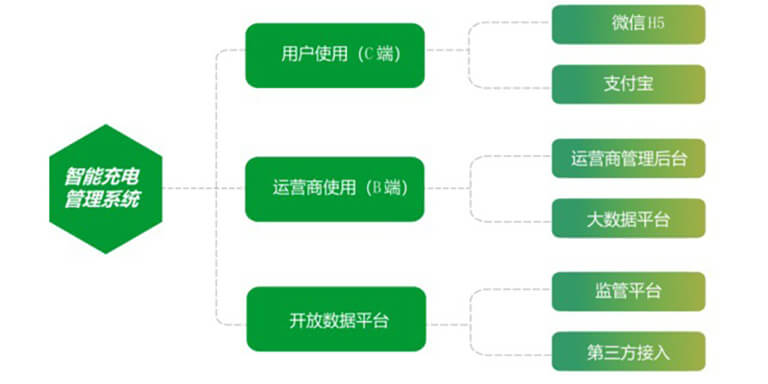

狀態可視化：本地LED指示端口狀態（空閑/充電/故障），云端平臺實時顯示功率、信號強度（通信協議0902指令新增字段）

遠程運維：動態心跳機制（65秒基礎間隔可調），斷網3次自動重連；4K數據塊校驗的遠程升級功能（通信協議0F03指令），升級成功率超99.9%

三、關鍵技術參數

類別	詳細參數
環境適應性	工作溫度：-20℃~55℃；濕度：＜95%RH（非凝結）；IP54防護等級
電氣特性	輸入電壓：AC200-240V±10% 50Hz；待機功耗：＜5W；單路最大輸出：5A
通信能力	網絡制式：LTE Cat1 4G；信號強度上報：0-31級（通信協議V7.0新增）
接口配置	IC卡讀寫接口、RS485通信口、GPIO預留接口
安全認證	短路/過載/過壓保護；充滿自停/拔槍斷電功能

四、典型應用場景

1. 老舊小區充電改造

案例：北京某社區部署32臺設備，通過設置300mA滿電自停閾值，使過充導致的火災隱患下降72%；采用電量計費模式后，用戶充電成本較包月制降低18%。

價值：解決私拉電線充電問題，提升社區安全管理效率。

2. 商業場所快充站

案例：杭州某購物中心充電區啟用計時模式+金額播報功能，單端口日均使用頻次提升至12次；遠程緊急關停功能在某次設備異常時5秒內切斷電源，避免安全事故。

價值：高周轉率設計適配商業流量需求，智能管控降低運營風險。

五、定制開發支持

1. 硬件定制

端口擴展：支持6-24路充電端口靈活配置

環境強化：-40℃極寒版本（適應北方冬季）、防鹽霧版本（沿海地區專用）

接口適配：RS485/藍牙模塊定制，支持與消防系統、物業ERP平臺對接

2. 軟件定制

協議對接：充電樁智能控制板支持 Modbus、TCP/IP等協議二次開發

功能拓展：定制化計費規則（如階梯電價、峰谷時段設置）、積分系統開發
