博奧智能 BA-M04：超小型嵌入式二代證閱讀模組，助力智能終端高效核驗

產品簡介：博奧智能BA-M04是一款超小型嵌入式身份證閱讀模組，專為智能終端設備集成設計。支持第二代居民身份證、港澳臺居住證及外國人永久居留證的高效讀取，感應距離達0-3cm，平均讀卡時間小于1秒。模組采用雙通訊接口（USB 2.0/UART-TTL 3.3V），兼容Windows、Android、Linux等多系統開發環境，提供完備的SDK開發支持。該產品核心優勢包括：靈活部署：提供三款常規天線板（75×35mm / 45×27.5mm）支持定制，適應手持終端、自助核驗機等場景低功耗設計：工

PDF瀏覽資料下載立即咨詢

產品詳情
產品參數

一、產品概述：

博奧智能BA-M04嵌入式居民身份證閱讀模組是我公司推出的一款內嵌式多功能讀卡器，支持讀取第二代居民身份證、港澳臺居民居住證、外國人永久居留證，配合開發包可實現讀取證件基本信息以及讀取證件UID（身份證物理卡號，可不接SAM模塊）、DN碼、MN碼（可接入公安部可信身份認證平臺）等功能。同時還支持讀取Mafire 1卡（S50、S70等）、射頻載波打開/關閉控制、蜂鳴器控制等多種功能。

博奧智能BA-M04嵌入式居民身份證閱讀模組有多種通信接口，包括USB 2.0、UART-TTL，可以根據用戶的使用環境配置接口方式。控制板集成了體積較小的5020無源蜂鳴器，可實現開機、讀卡成功等操作提示。

博奧智能BA-M04嵌入式居民身份證閱讀模組標配三種常規尺寸天線板，可滿足大多數客戶使用要求，同時還可根據客戶需求進行定制開發。

博奧智能BA-M04嵌入式居民身份證閱讀模組具有體積小巧，連接方便，功耗低，讀卡速度快等特點。可靈活應用于手持終端，核驗終端，聯機型讀卡器等設備中。本產品提供開發所需的動態庫及說明文檔，可適用于win7、win10、Android、IOS（IOS下無USB驅動）、Linux等多種操作系統。

二、產品主要性能參數：

通訊接口	USB 2.0（SDT）、UART-TTL（3.3V）
工作頻率	13.56MHz±7kHz（fc）
比特率	106kbit/s(fc/128)
調制方式	ASK調制
編碼方式	NRZ-L
調制波形	符合ISO/IEC 14443-2規定
天線能量輸出	1）天線表面磁場強度（Hmax）≤7.5A/m rms； 2）天線表面法線方向3cm處電磁場強度（Hmin）≥1.5A/m（此項根據天線板尺寸不同稍有變化）
身份證到閱讀器采用副載波調制	副載波頻率：847kHz; 副載波調制方式：BPSK;
閱讀距離	0～3CM（此項根據天線板尺寸不同稍有變化）
讀卡速度	＜1s
供電	工作電壓：5V(±5%)，工作電流：＜200mA
MTBF	＞5000小時
工作溫度	0℃～50℃
相對濕度	＜90%

三。產品尺寸

3.1 控制板及尺寸

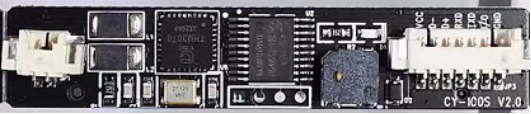

博奧智能BA-M04嵌入式居民身份證閱讀模組主控板

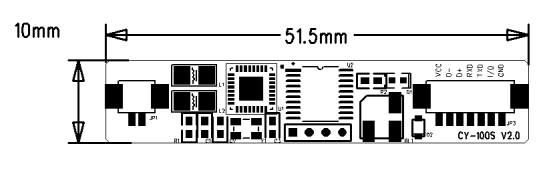

博奧智能BA-M04嵌入式居民身份證閱讀模組主控板尺寸

3.2 天線板及尺寸

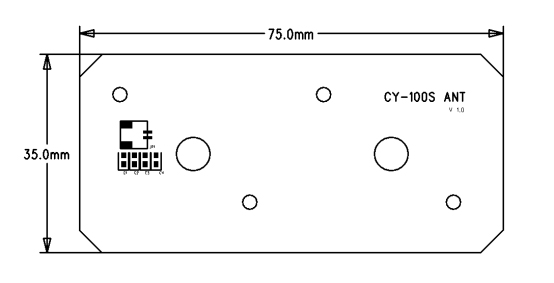

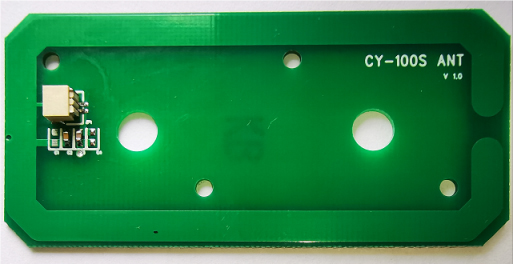

博奧智能BA-M04嵌入式居民身份證閱讀模組天線板博奧智能BA-M04嵌入式居民身份證閱讀模組天線尺寸

四、接口定義

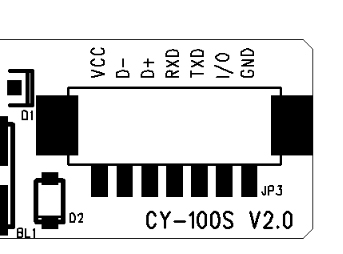

本產品通信接口采用一枚6PIN、間距1.0mm臥式貼片插座，內置了供電線、USB信號線和UART信號線。

序號	名稱	功能	圖片
1	VCC	5V/300mA
2	D-	數據線負極
3	D+	數據線正極
4	RXD	讀卡器串口接收
5	TXD	讀卡器串口發送
6	I/O	I/O控制接口，可外接控制其他設備，也可作為休眠喚醒的狀態輸入
7	GND	接地
